NuaSol - Gør det selv-tagmonteringssæt til et solcellepanel

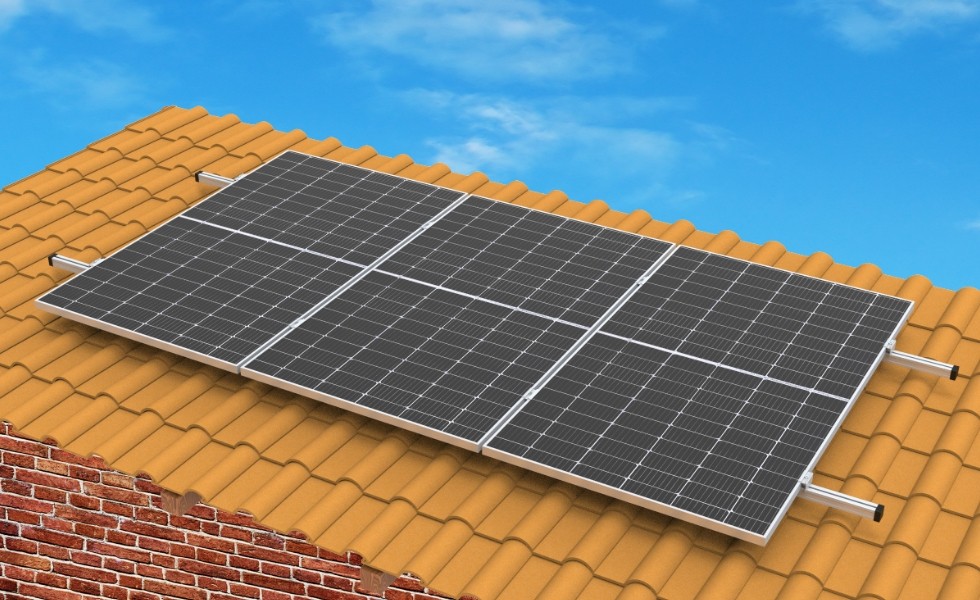

NuaSol tilbyder dig forskellige monteringsmaterialer til installation af dit mini-solcelleanlæg eller dit altankraftværk. Fra bøjlebolte til tagkroge til Z-beslag, du finder det rigtige monteringsmateriale til enhver type installation. Tagmonteringssættet indeholder alle komponenter, der er nødvendige for at forlænge dine solcellemoduler på taget af dit hus.

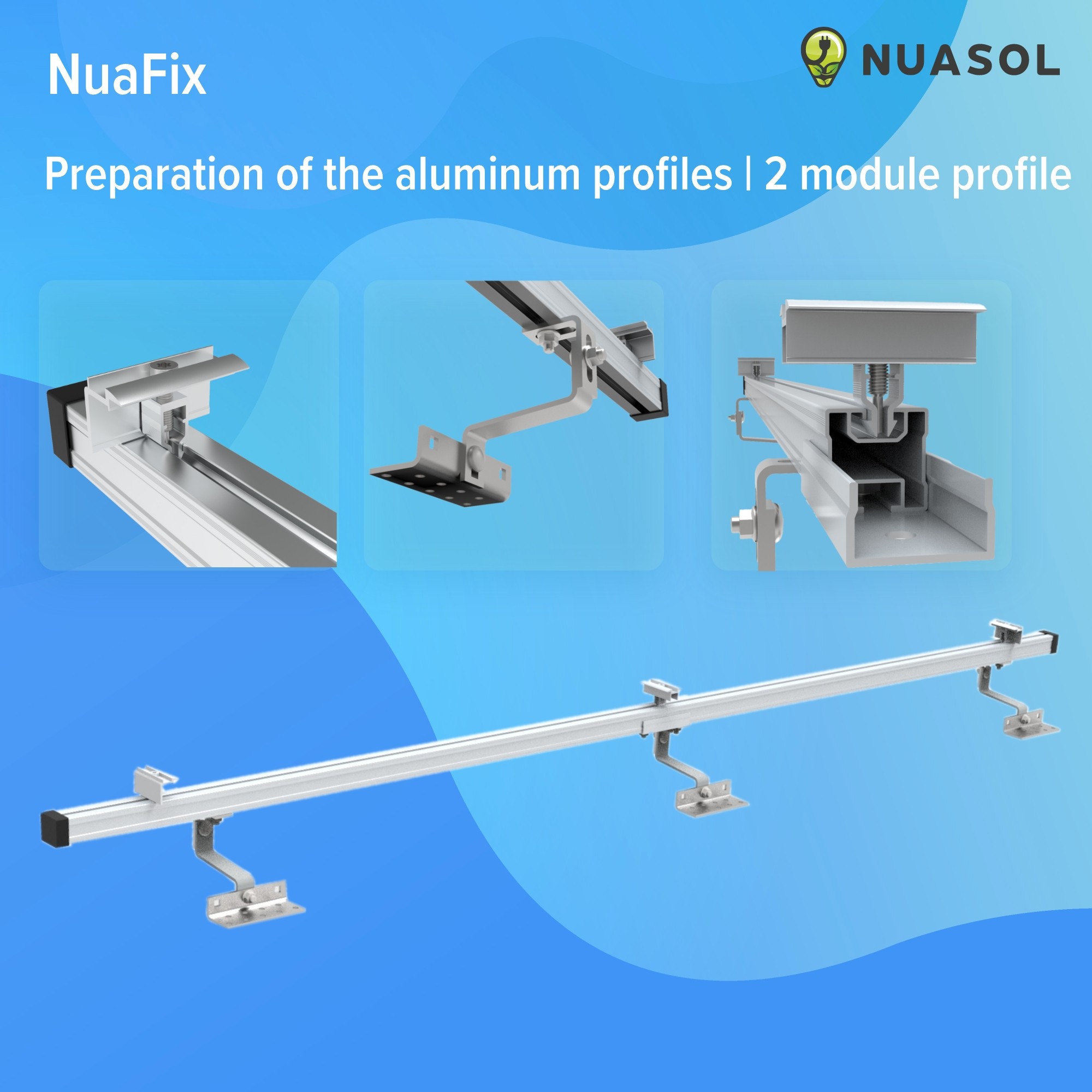

Forberedelse
1: Forbind aluminiumsprofilerne 2: Fastgør tagkrogene under profilen 3: Skub den midterste clips foroven op til midten 4: Fastgør endeclipsene på enderne 5: Sæt endekapperne på

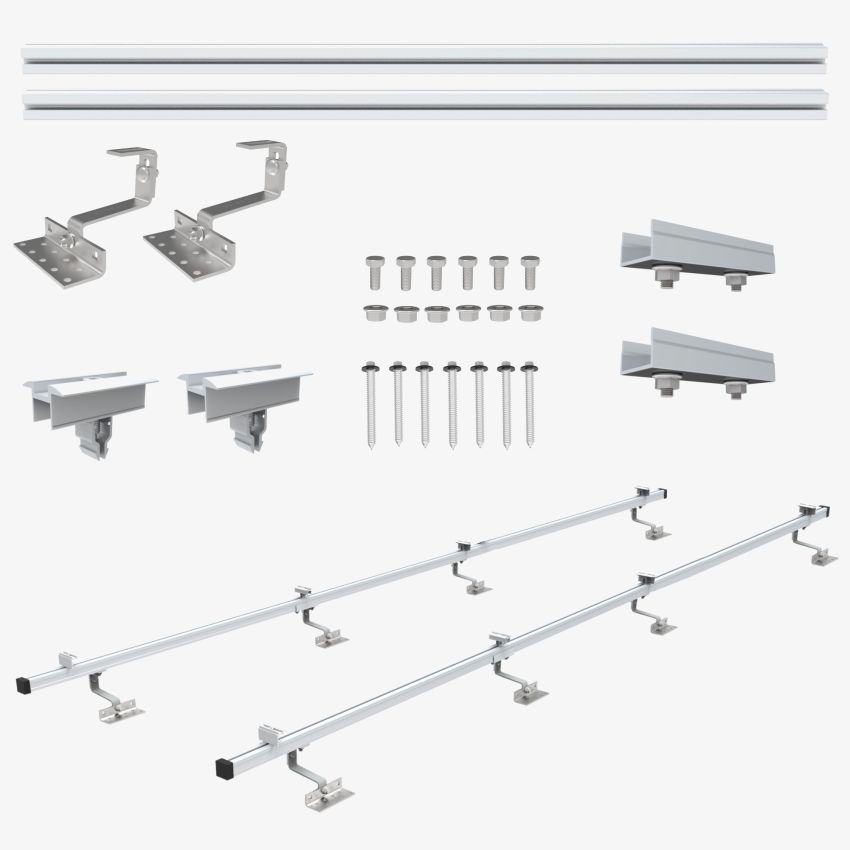

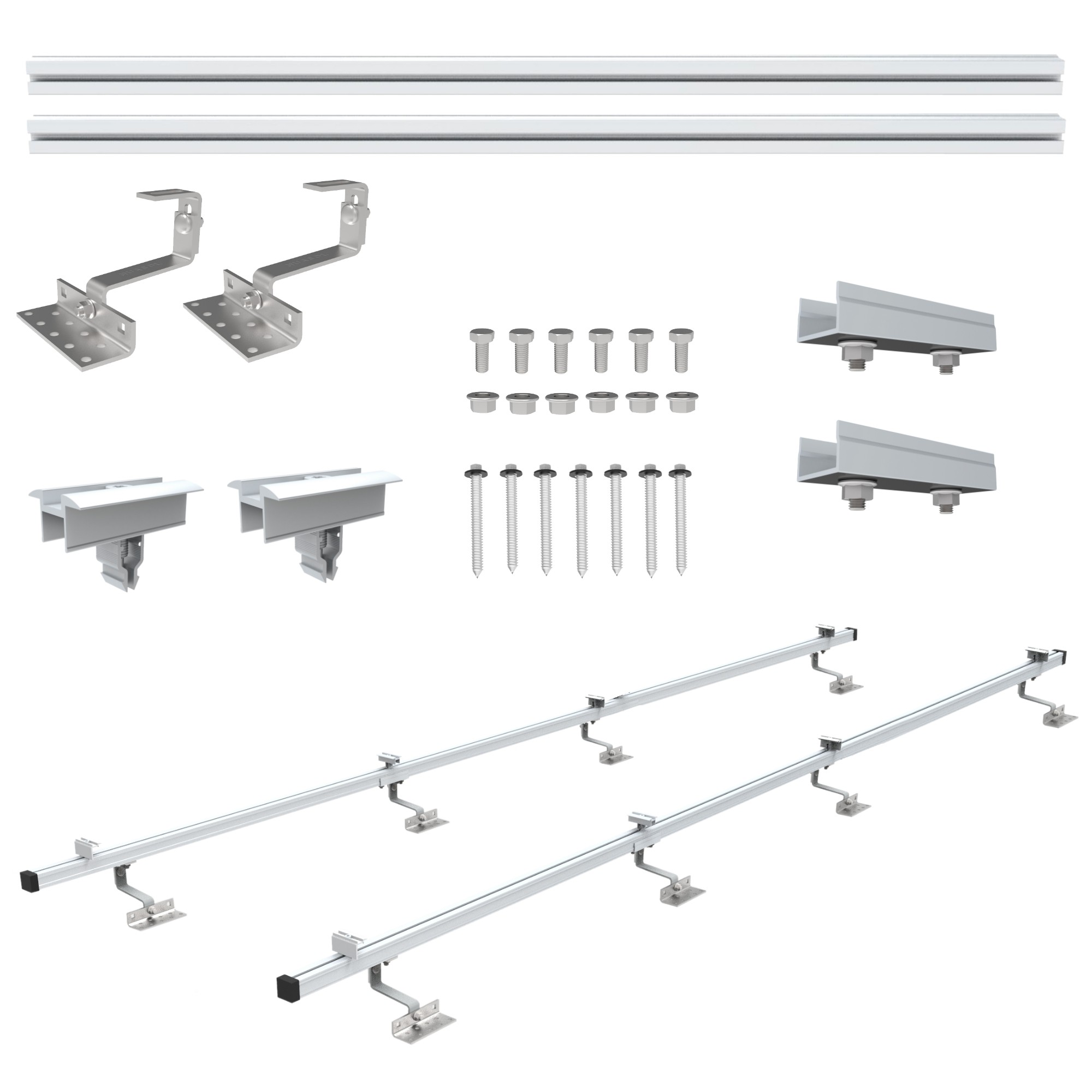

Alt er inkluderet!

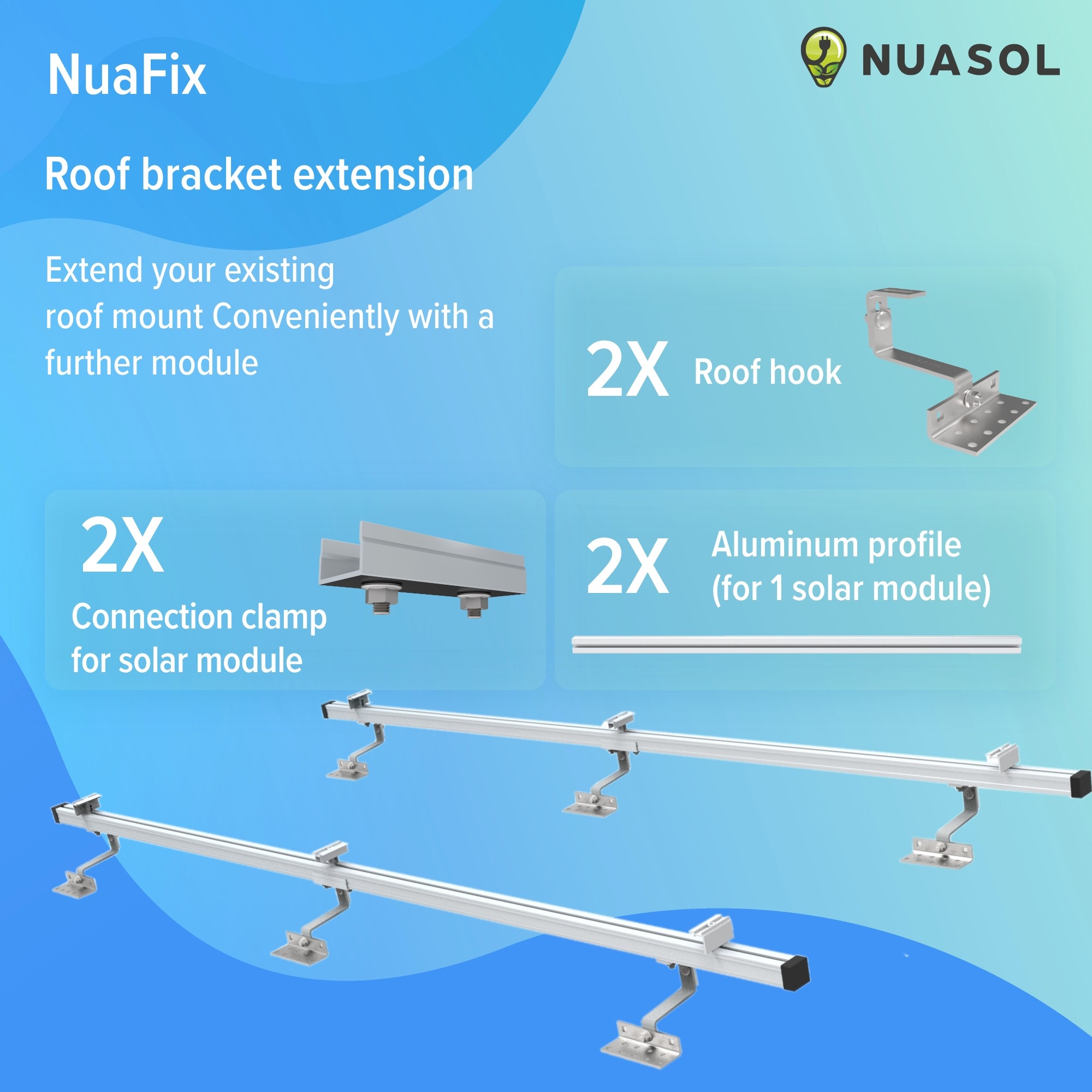

Tagbøjlesættets udvidelse giver dig mulighed for at tilføje endnu et solcellemodul til din aluminiumsprofil for at spare plads.

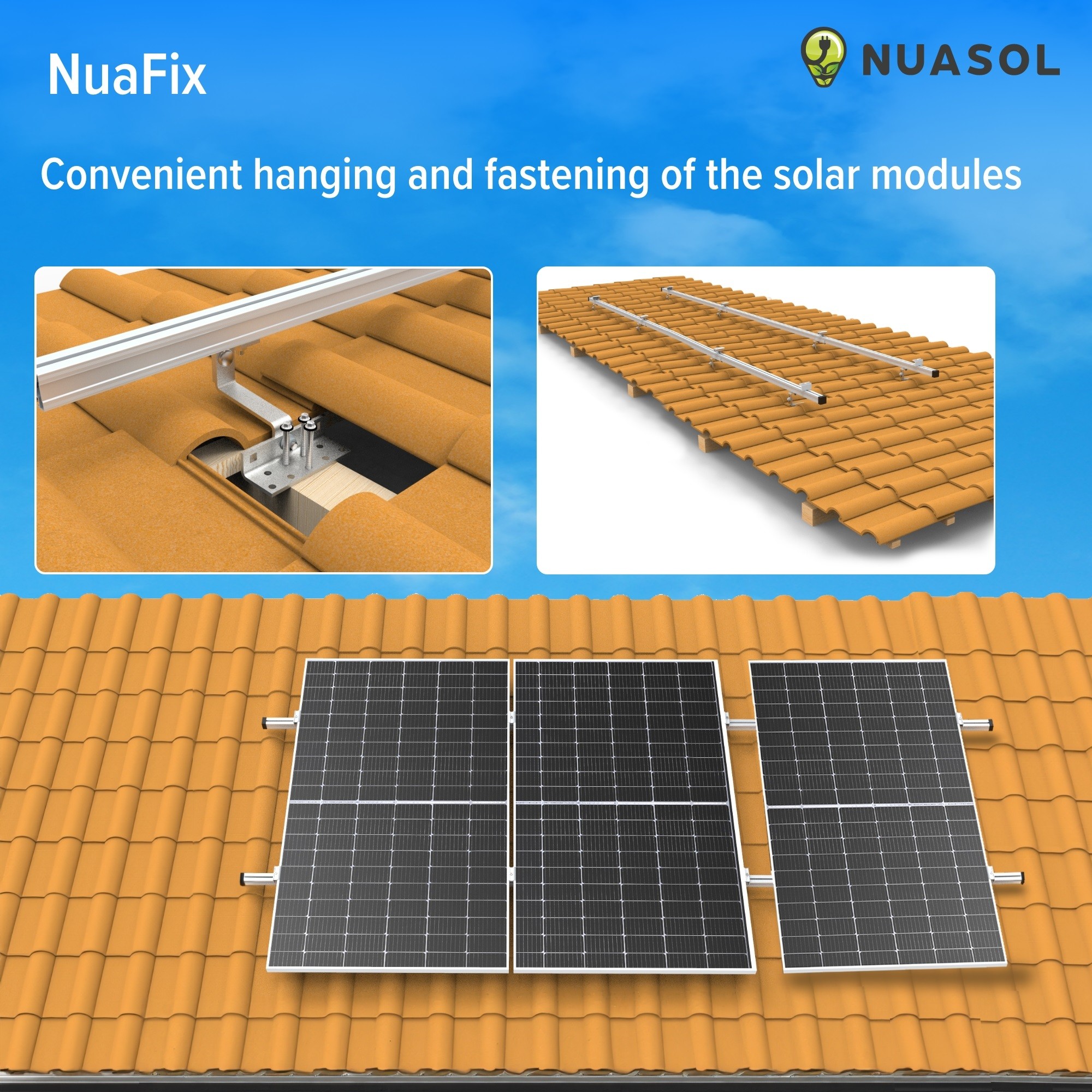

Enkel installation
1: Klargør profiler 2: Løft tagsten 3: Skru tagkroge på 3: Hægt solcellemoduler på 4: Spænd midter- og endeklemmer.
Velegnet til solcellemoduler med en højde på 35 mm!

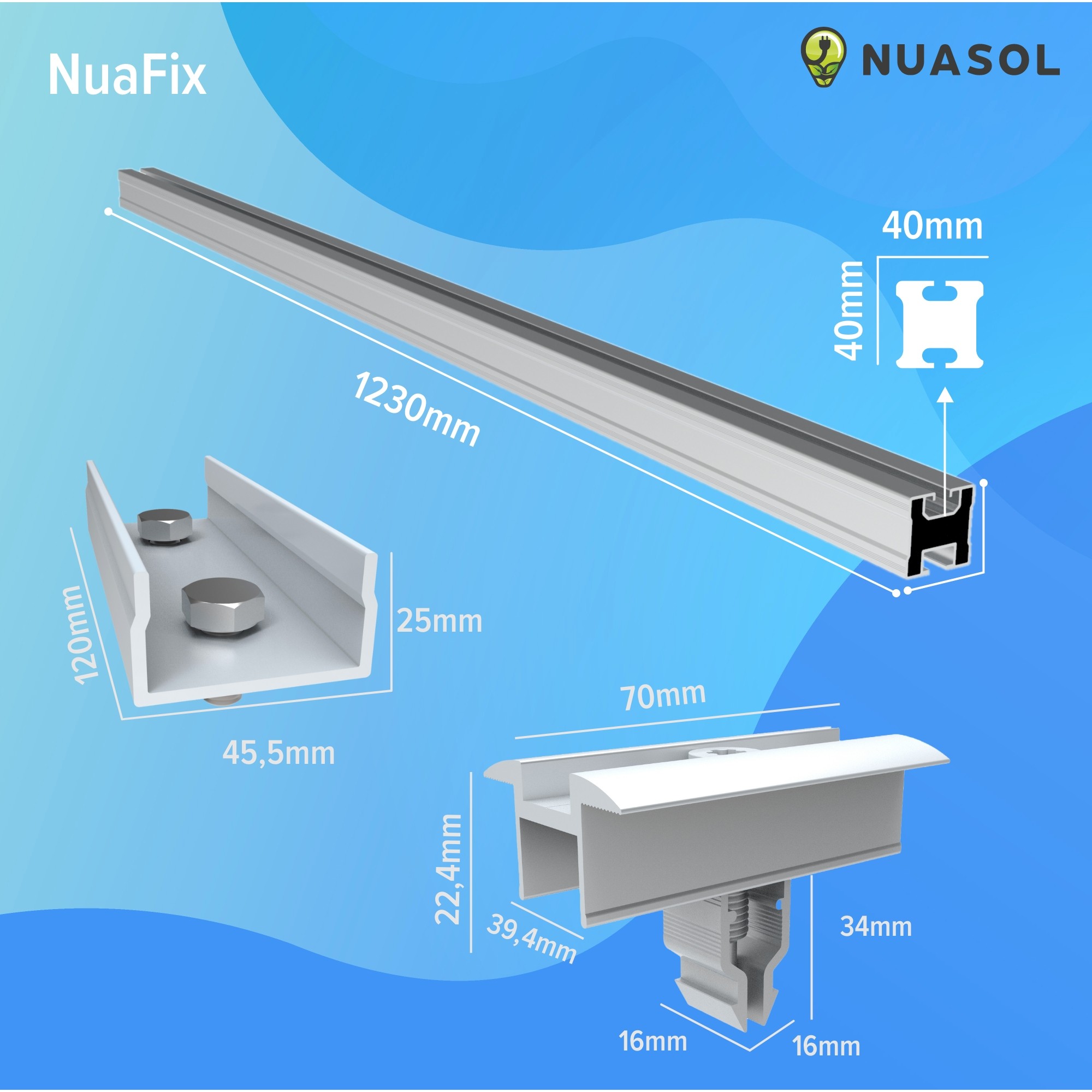

Detaljer
Mål profil enkelt: 1230 x 40 x 40 mm
Tilslutning: 120 x 45,5 x 25 mm
Dimensioner midterklemme: 70 x 39,4 x 22,4 mm
Skruesæt
Du fastgør simpelthen tagkrogene med træskruerne i rustfrit stål under tagstenene. Solcellemodulet fastgøres til aluminiumsprofilen med klemmerne.

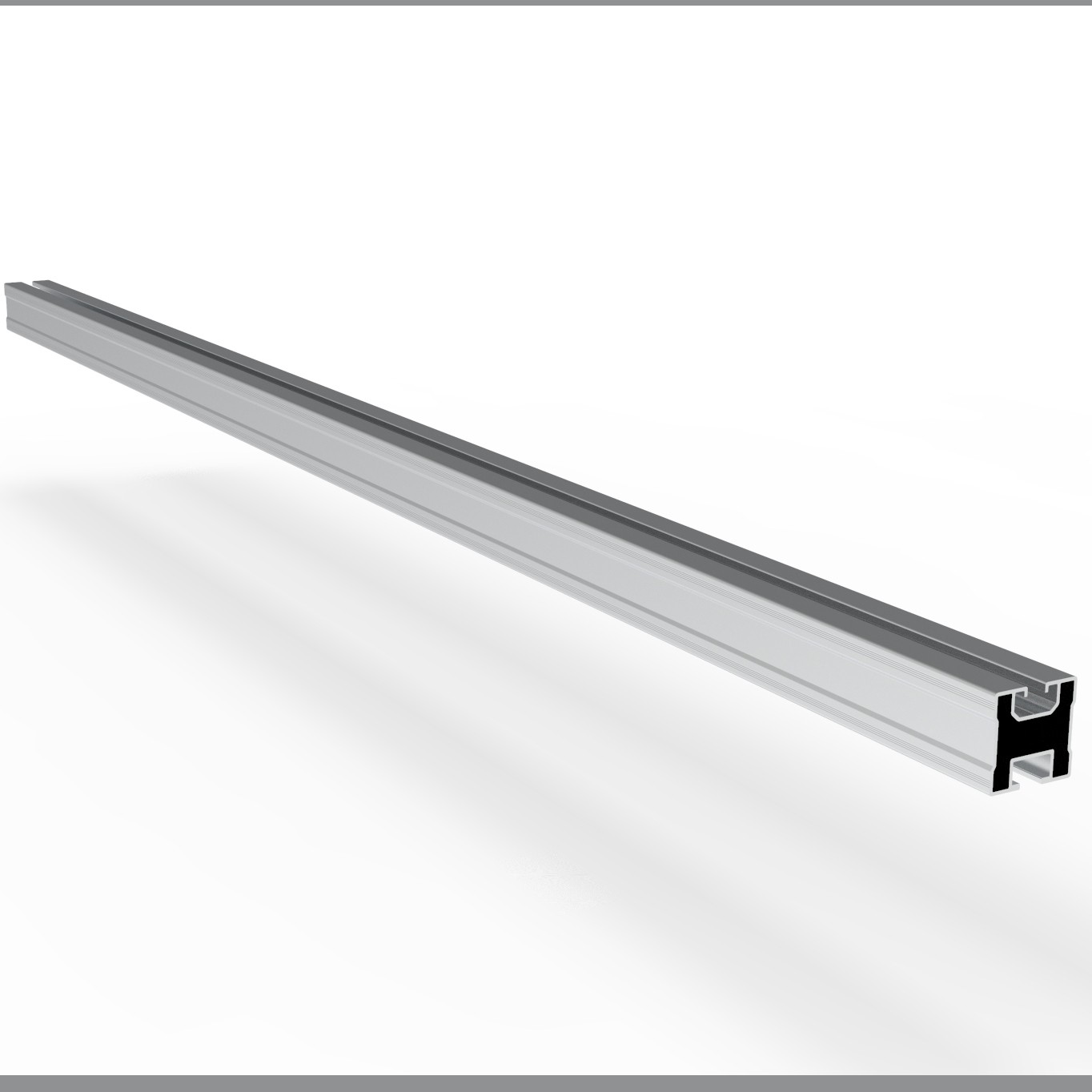

Aluminiumsprofil
Aluminiumsprofilen, der er fremstillet af højkvalitets AL5005-T5, imponerer med sin vejrbestandighed og giver plads til solpaneler med en bredde på op til 1230 mm.
Tagkroge
Vores vejrbestandige Z-beslag i rustfrit stål er komplet formonteret. Vores specielle tagkroge er velegnede til at fjerne aluminiumsskinner, profilskinner, fastgørelsesskinner og til at holde fotovoltaiske moduler eller solsystemer.

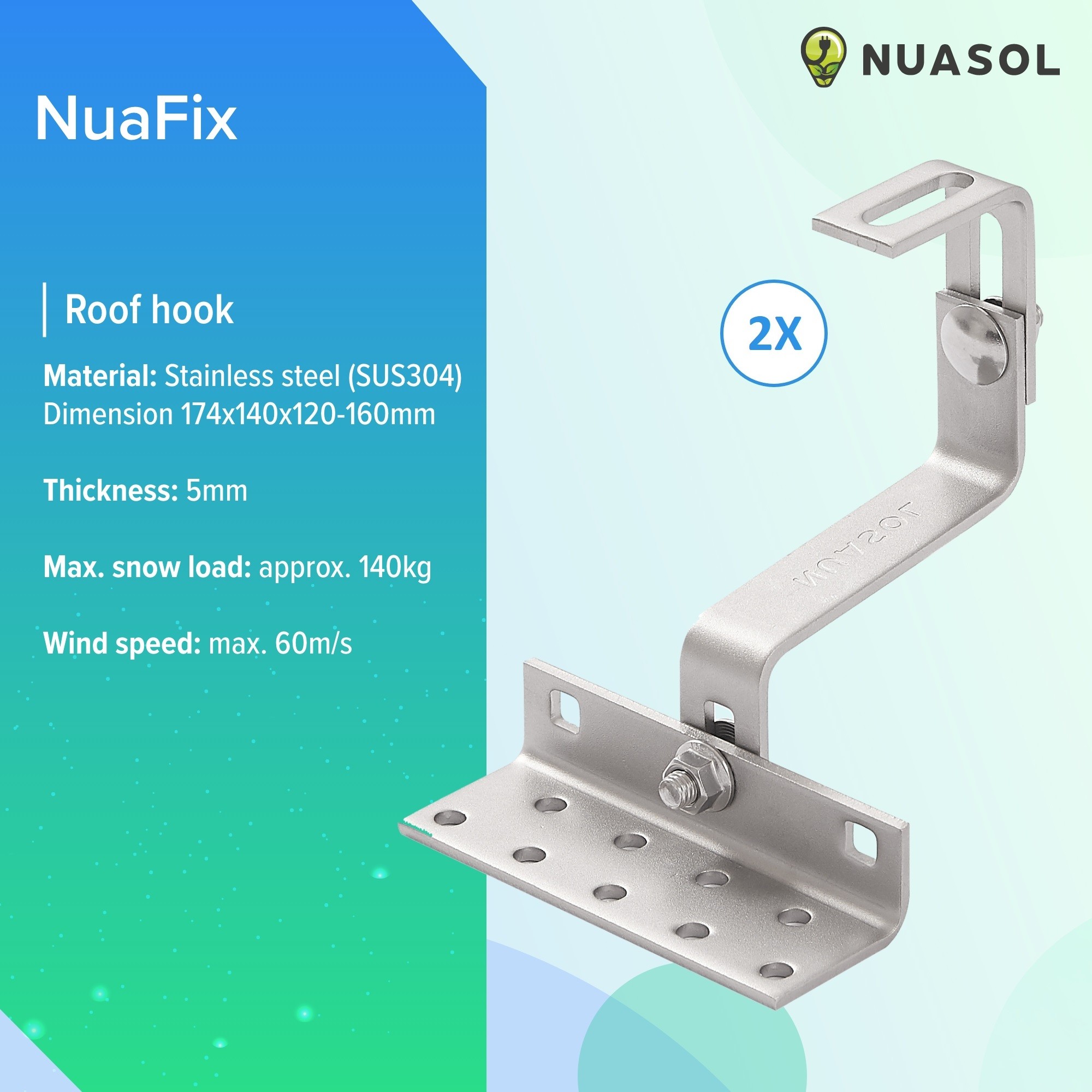

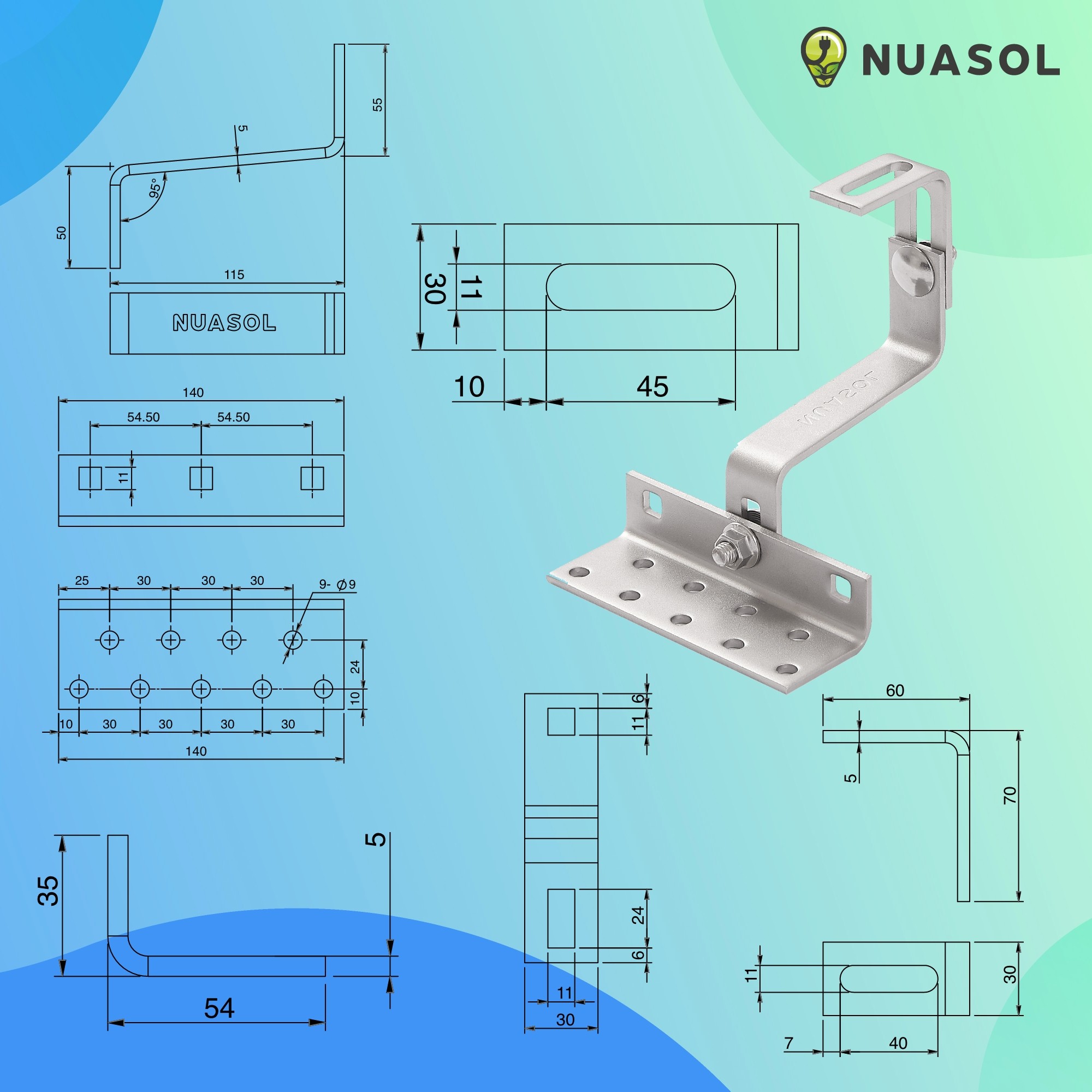

NuaFix tagkroge i detaljer
Materiale: Rustfrit stål (SUS 304) | Flad stålkrog: 60 x 30 x 5 mm
Længde på krog indvendigt: 115 mm | Dimensioner på bundplade: 140 x 54 x 5 mm
Monteringshuller: 9 x 9 mm forskudt | Højdejustering af bundplade: 44-47 mm
Højdejusterbarhed flad stålkrog: 60-92 mm | Slidset hulmål: 45 x 11 mm
Højdejusterbar samlet: 120-160 mm Overordnede mål: 174 x 140 x 120-160 mm | Monteringsskrue: M10x25 A2 rustfrit stål
