NuaSol - Gør det selv-tagmonteringssæt til to solpaneler
NuaSol tilbyder dig forskellige monteringsmaterialer til installation af dit mini-solcelleanlæg eller dit altankraftværk. Fra bøjlebolte til tagkroge til Z-beslag, du finder det rigtige monteringsmateriale til enhver type installation. Tagmonteringssættet indeholder alle de komponenter, der er nødvendige for at montere dine solcellemoduler på taget af dit hus. TÜV Süd testet sikkerhed, certifikatnummer: Z2 076828 0068 Rev. 00.

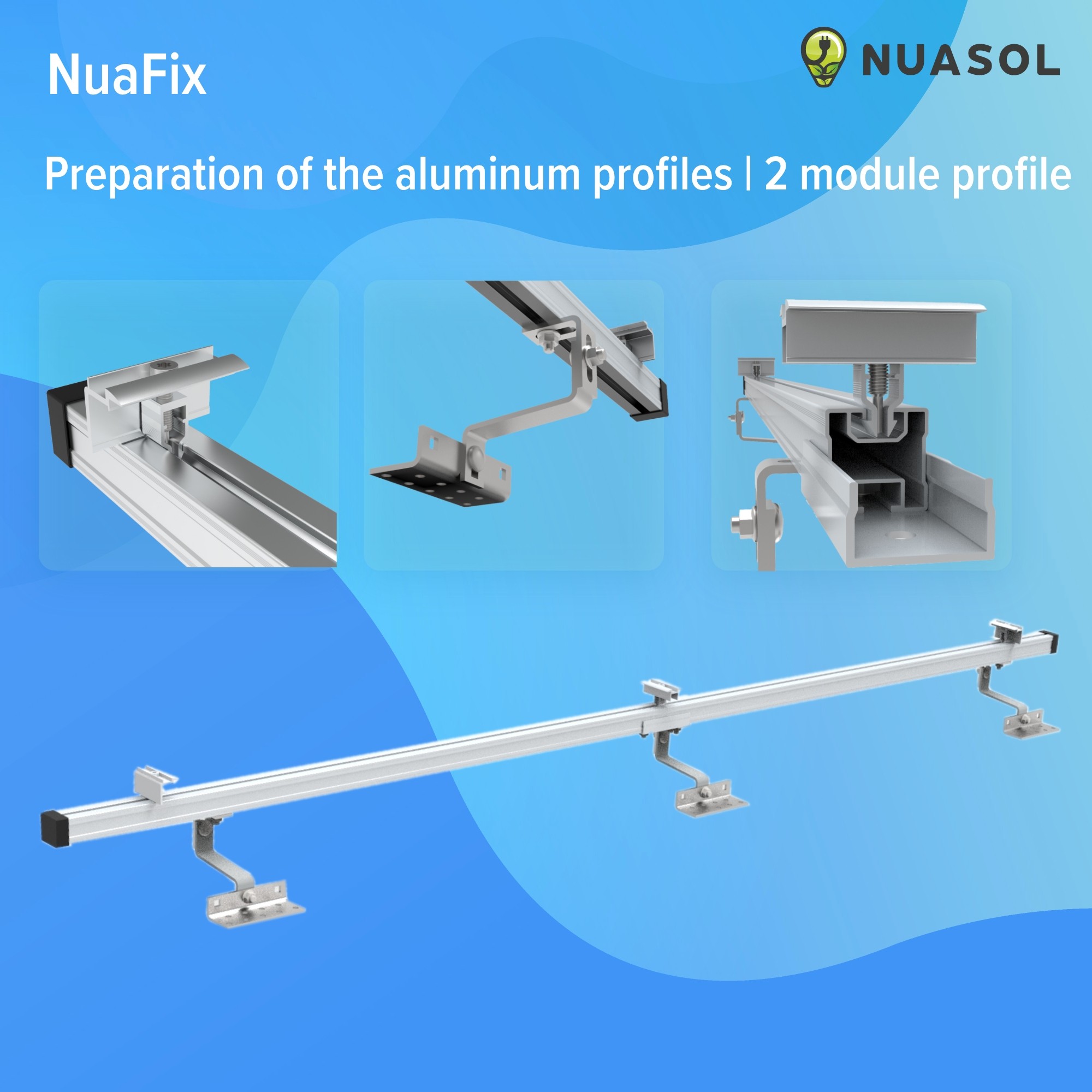

Forberedelse
1: Fastgør tagkrogene under profilen 2: Fastgør endeclipsene på enderne 3: Sæt endekapperne på

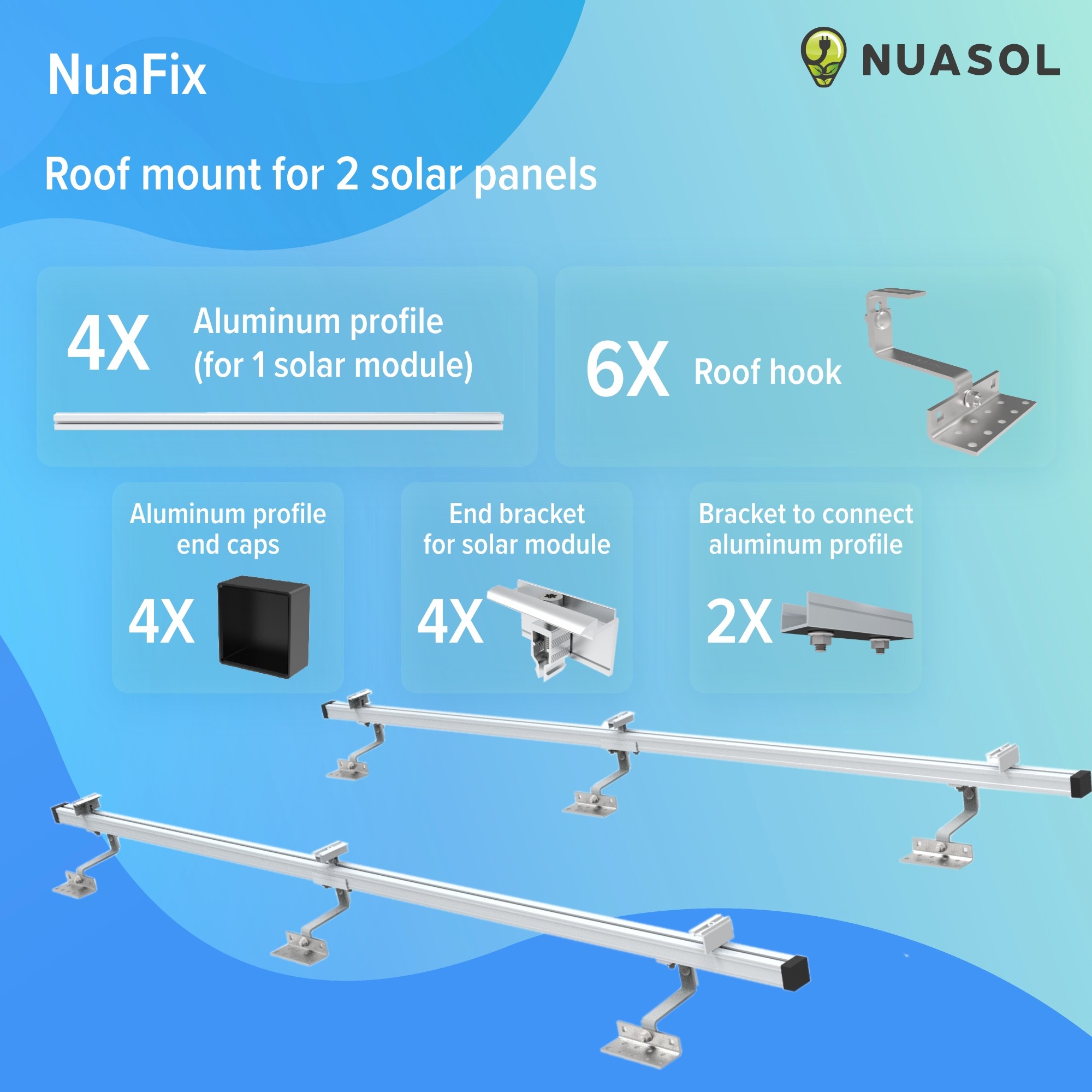

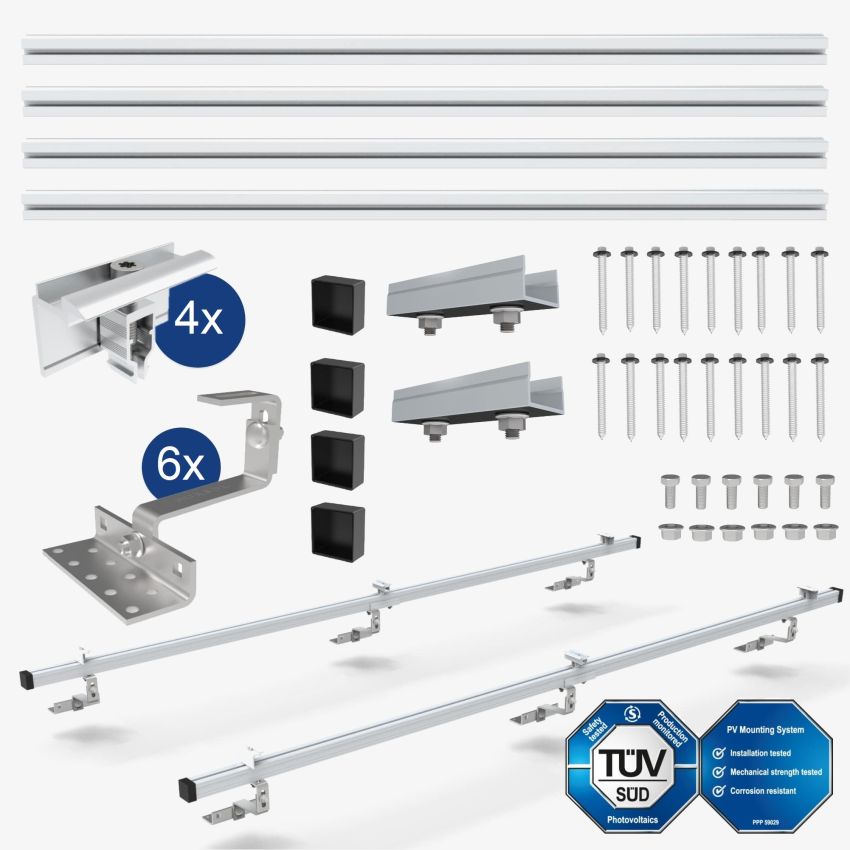

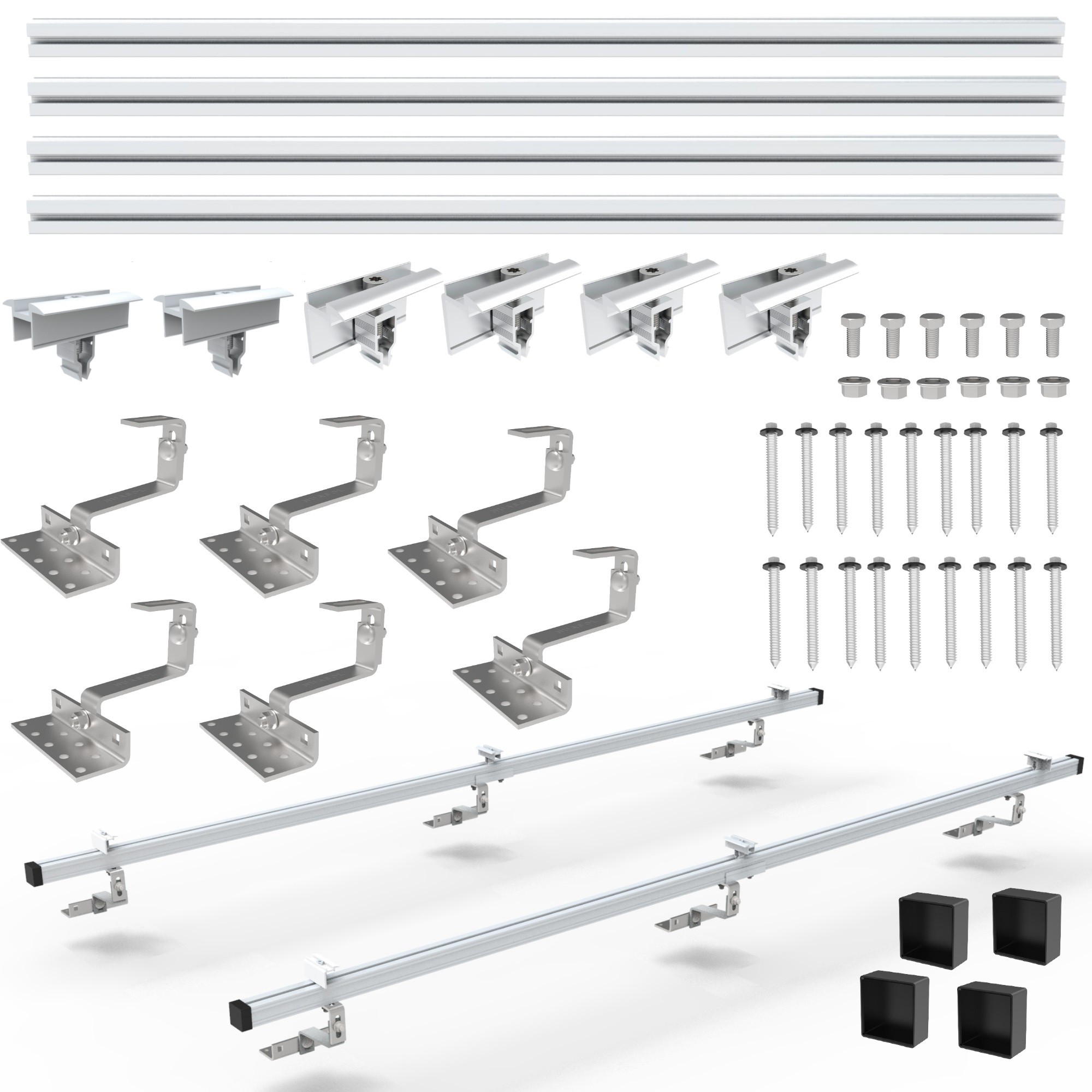

Alt er inkluderet!
Dette omfattende tagmonteringssæt til solcellemoduler indeholder alle de komponenter, der er nødvendige for at montere et solcellemodul på taget af dit hus.

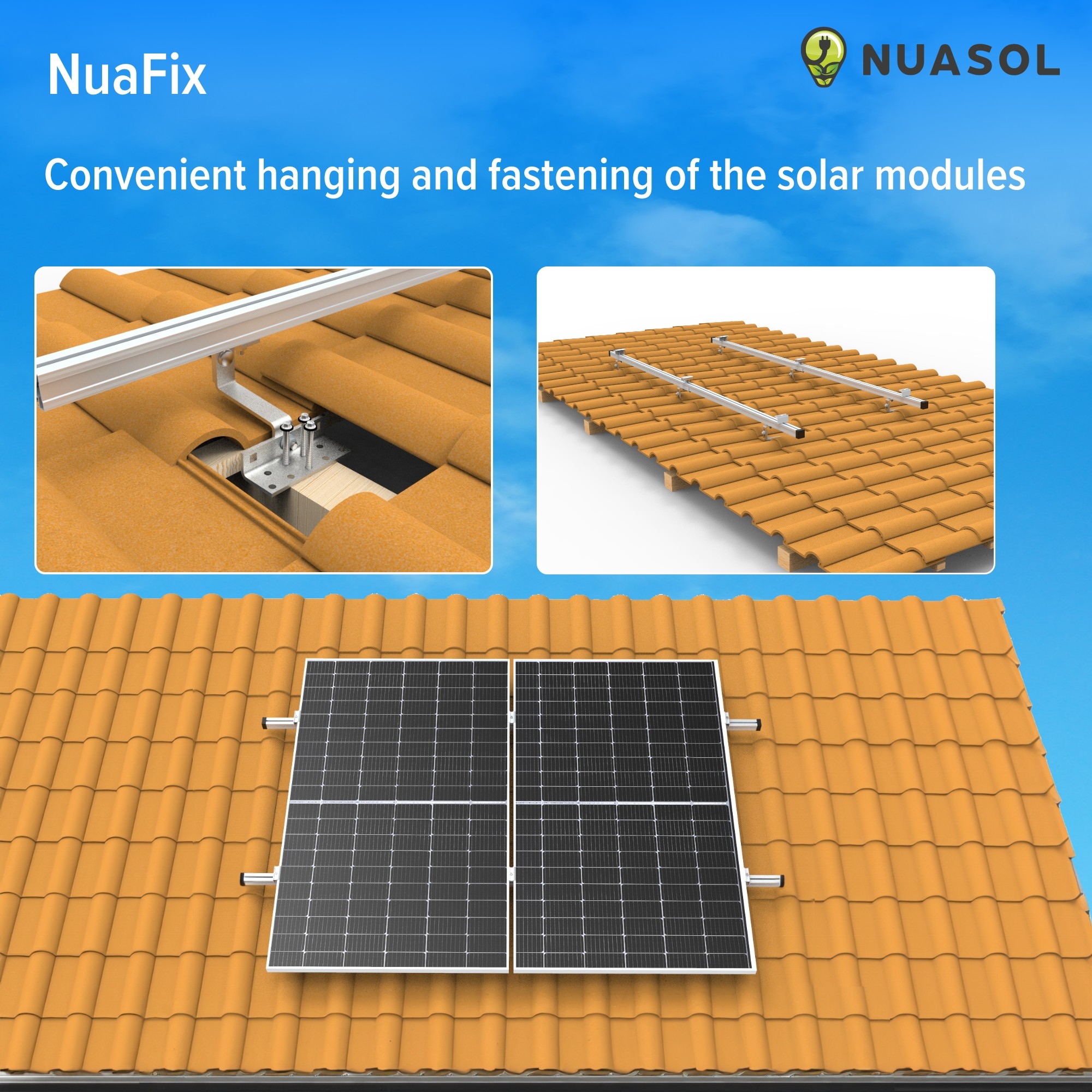

Enkel installation
1: Klargør profiler 2: Løft tagsten 3: Skru tagkroge på 3: Hægt solcellemoduler på 4: Spænd endeklemmer.
Velegnet til solcellemoduler med en højde på 35 mm!
Detaljer

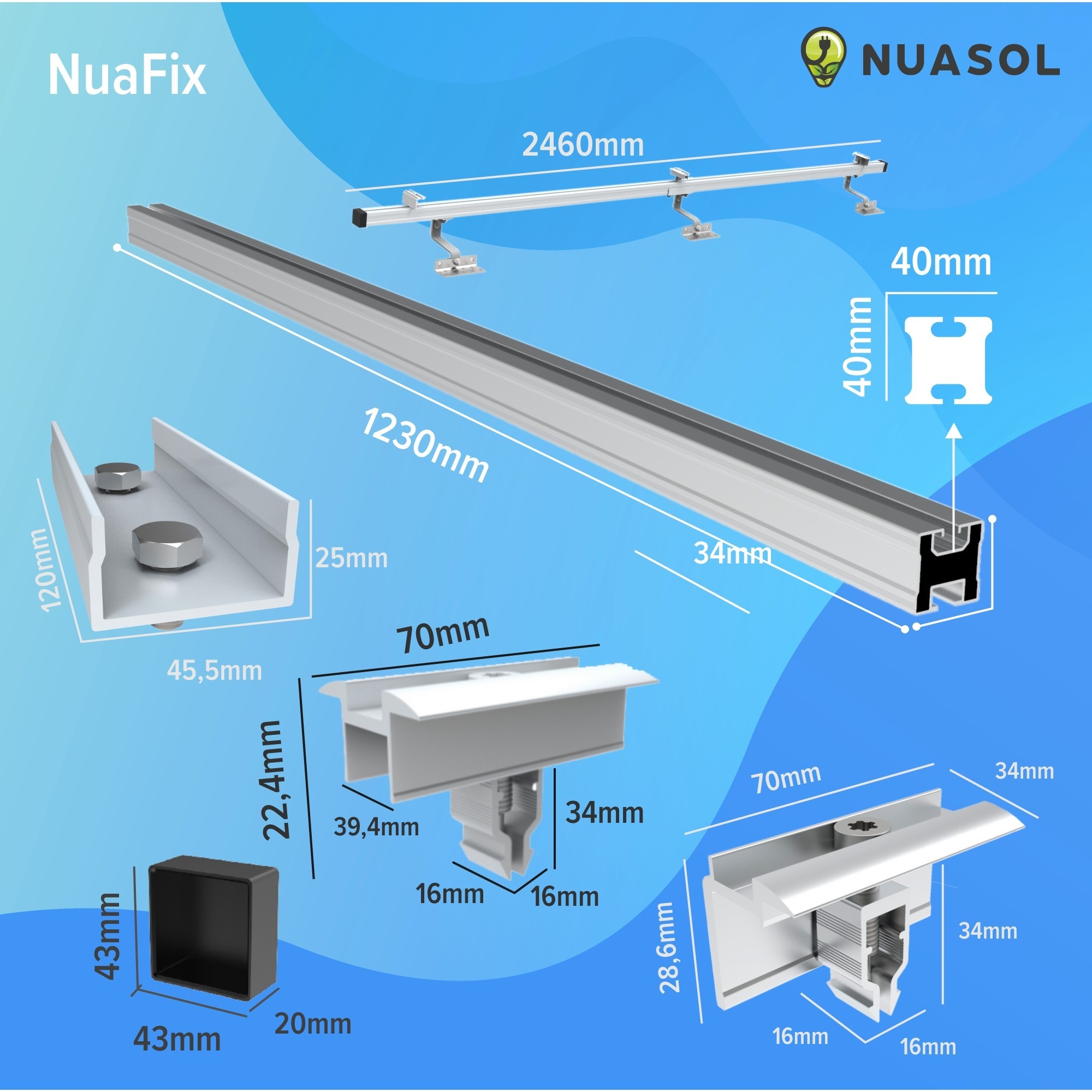

Dimensioner profil: 1230 x 40 x 40 mm total længde 2460 mm
Dimensioner tilslutning: 120 x 45,5 x 25 mm
Dimensioner endeklemme: 70 x 34 x 28,6 mm
Dimensioner endekappe: 43 x 20 x 43 mm
Skruesæt
Du fastgør ganske enkelt tagkrogene med de 18 træskruer i rustfrit stål under tagstenene. Solcellemodulet fastgøres til aluminiumsprofilen med klemmerne.

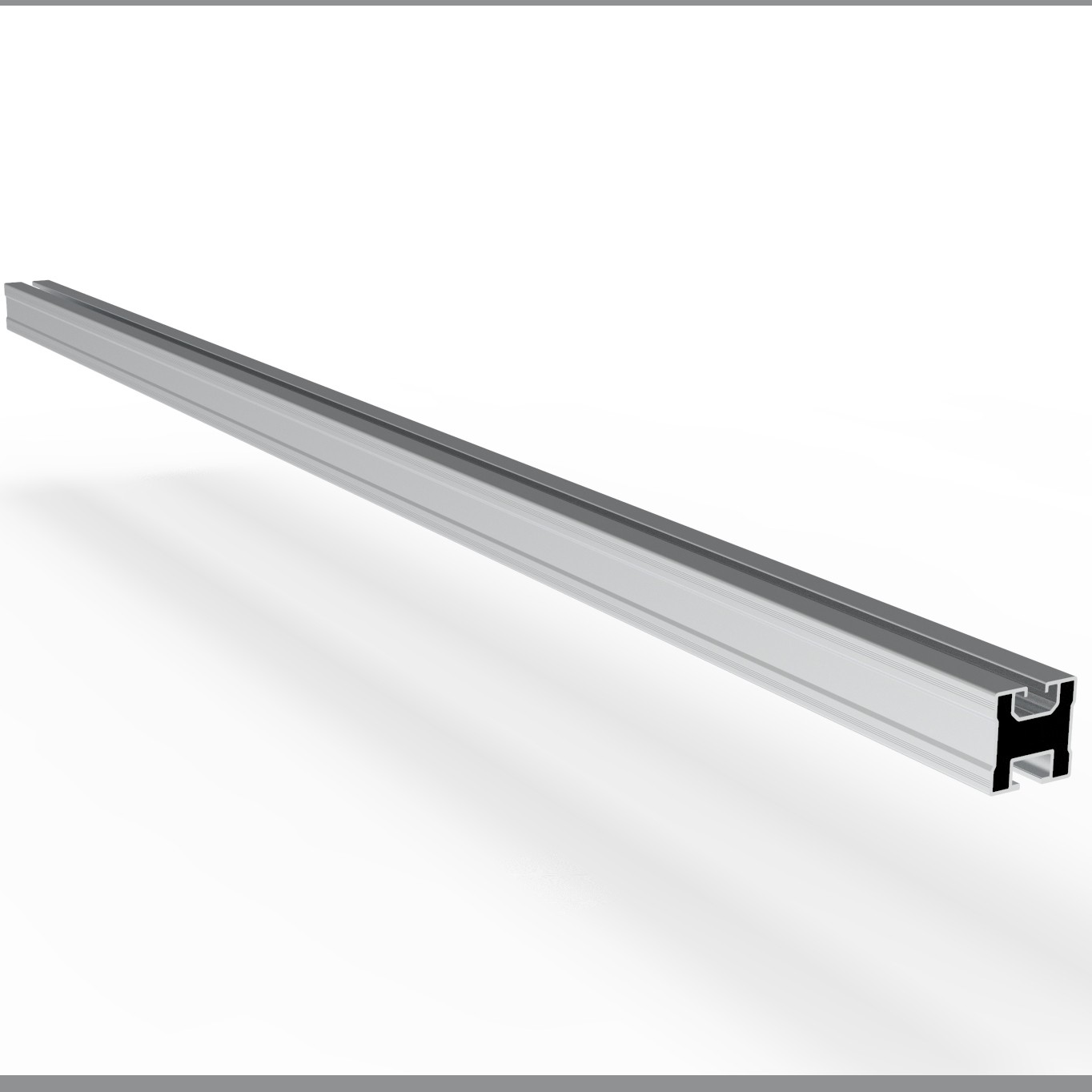

Aluminiumsprofil
Aluminiumsprofilen af højkvalitets AL5005-T5 imponerer med sin vejrbestandighed og giver plads til solpaneler med en bredde på op til 1230 mm.
Tagkroge
Vores vejrbestandige Z-beslag i rustfrit stål er komplet formonteret. Vores specielle tagkroge er velegnede til at fjerne aluminiumsskinner, profilskinner, fastgørelsesskinner og til at holde fotovoltaiske moduler eller solsystemer.

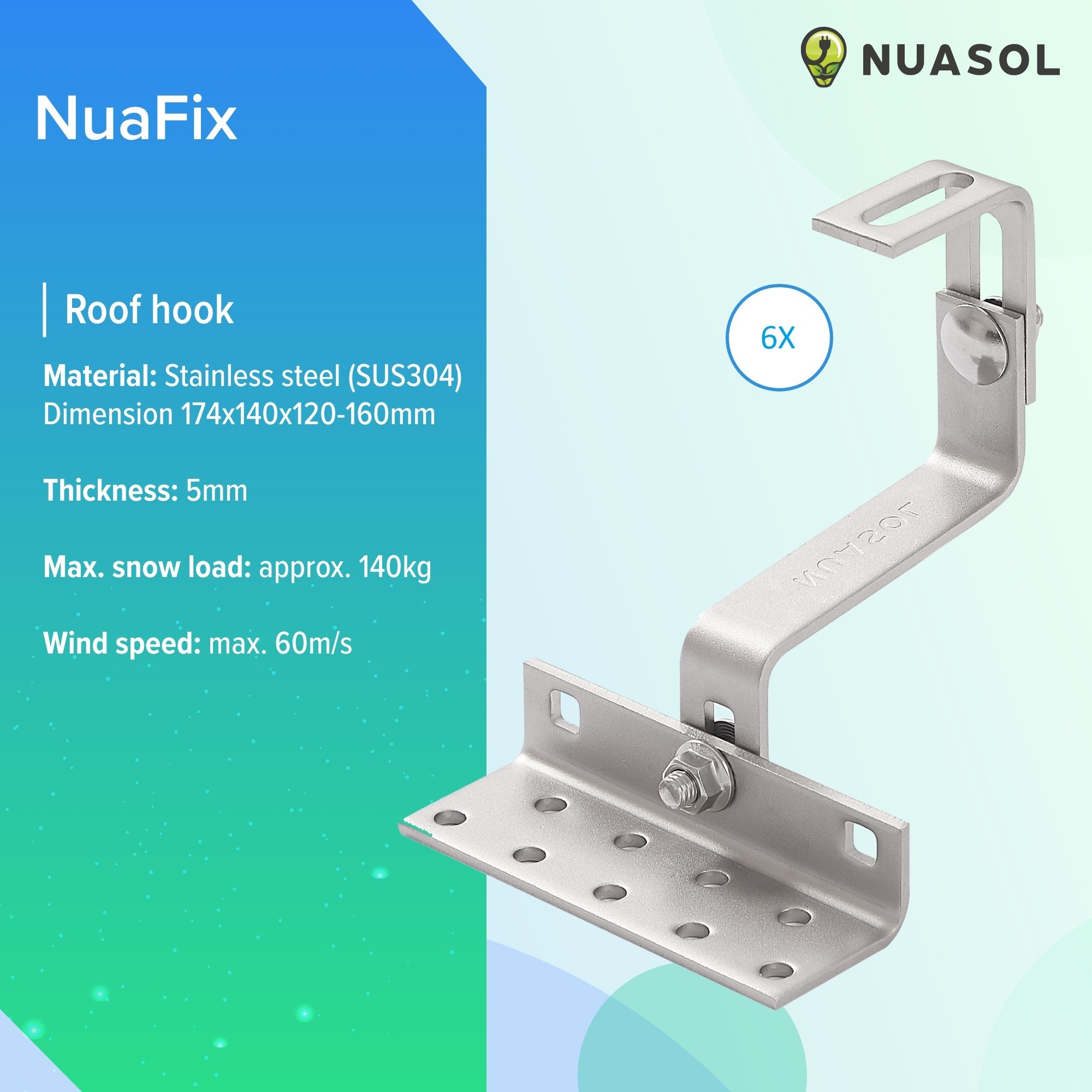

NuaFix tagkroge i detaljer
Materiale: Rustfrit stål (SUS 304) | Flad stålkrog: 60 x 30 x 5 mm
Længde på krog indvendigt: 115 mm | Dimensioner på bundplade: 140 x 54 x 5 mm
Monteringshuller: 9 x 9 mm forskudt | Højdejustering af bundplade: 44-47 mm
Højdejusterbarhed flad stålkrog: 60-92 mm | Slidset hulmål: 45 x 11 mm
Højdejusterbar samlet: 120-160 mm Overordnede mål: 174 x 140 x 120-160 mm | Monteringsskrue: M10x25 A2 rustfrit stål
